调色开发指南

LCC Unity SDK 支持对 3DGS 场景进行高亮、裁剪、调色等编辑操作。本文介绍调色相关操作：通过 2D 投影纹理、3D 几何体或二者混合的方式圈选区域，对选中区域调整亮度、饱和度、对比度，支持正选、反选等操作。

注意：
当前调色功能仅是运行时的显示效果，不会对原始数据文件产生任何修改，也不支持将编辑结果保存导出。如果需要调色、裁剪并保存数据，请使用其域创新（XGrids）LCC Editor 软件工具处理。
如果不希望修改数据，也可以将操作记录下来，下次在数据加载完成后重放操作（执行设置）。

前置条件

通过 SDK 对场景进行调色，需要满足以下条件：

在加载数据之前进入编辑状态。 SDK 默认处于浏览状态（View），该状态能提供最佳性能，正常浏览时建议保持。要进行调色等编辑操作，需在 Load 数据之前通过 SetEditorMode(true) 切换到编辑状态。该方法只在加载所有数据之前调用才有效。
在数据加载完成后再执行调色操作。 调色接口需要在场景数据完全加载后调用。

步骤 1：搭建场景

在场景中准备好调色所需的游戏对象：

Main Camera：场景相机，2D 调色会用到它的视图与投影矩阵。
LCCManager：空游戏对象，Transform 归一，添加 LCCManager 脚本。
LCCRenderer：空游戏对象，Transform 设置为 Rotation.x = -90、Scale.x = -1（与 LCC 数据坐标系对齐），用于挂载后面编写的 Tone 脚本。
3D 选区几何体（可选）：用于 3D 调色的辅助对象，示例中准备了一个 Cube（Box1），移动、缩放它即可控制 3D 调色选区的位置和大小。

注意：
渲染相机、LCCManager、LCCRenderer 游戏对象（GameObject）相关设置请参照PC 快速开发入门指南、工程设置优化指南相关章节。

步骤 2：了解数据结构

调色使用 ToneMix 数据结构，可同时描述 2D 纹理选区和 3D 几何体选区，并携带调色参数。用到的枚举和结构体如下。

public enum SelectMode    { normal, invert, clip }  // 正常选区、反选、实时裁剪
public enum OperationMode { normal, erase }         // 正常选区、擦除选区
public enum ShapeType     { box, sphere }           // 3D Box 选区、3D Sphere 选区
public enum EditType      { Edit2D, Edit3D }        // 2D 编辑、3D 编辑

// 调色选区
public struct ToneMix
{
    public EditType editType;       // 编辑类型（必填，决定使用 2D 还是 3D 字段）
    public Texture2D texture;       // 2D 蒙版纹理（Edit2D 使用）
    public Matrix4x4 mv;            // 相机视图矩阵（Edit2D 使用）
    public Matrix4x4 mvp;           // 相机视图投影矩阵（Edit2D 使用）
    public ShapeType type;          // 几何体类型（Edit3D 使用）
    public Matrix4x4 invMat;        // 几何体逆变换矩阵（Edit3D 使用）
    public OperationMode operation; // 操作类型（Edit3D 使用）
    public SelectMode mode;         // 选择模式（必填）

    public float brightness;        // 亮度，范围 [0, 3]，默认 1.0
    public float saturation;        // 饱和度，范围 [0, 3]，默认 1.0
    public float contrast;          // 对比度，范围 [0, 3]，默认 1.0
    public int lutid;               // LUT 表索引（预留），0 表示不使用
}

关于调色列表，有三点需要注意：

列表是有序的。 无论 2D 还是 3D，列表中的条目按顺序依次生效，请确保添加顺序符合预期。
反选（invert）必须携带调色数据。 这是调色与高亮、裁剪最关键的不同之处——高亮、裁剪的反选是纯指令，可不关联数据；而调色的反选条目除了 mode = SelectMode.invert，还必须设置 brightness、saturation、contrast，用于指定选区之外区域的调色效果。
单个列表的条目数量上限为 255。 超出会返回错误码。

步骤 3：了解调色 API

调色相关接口都由 LCCManager 提供，包含一个 SetTone 方法和一个退出方法。

SetTone

// 返回值：int
// 0：执行成功
// 1：列表为 null 或元素个数为 0
// 2：列表元素超出最大值 255
public int SetTone(List<ToneMix> _Mix)

对选定区域进行调色处理，支持亮度、饱和度、对比度调整。2D 纹理条目与 3D 几何体条目可在同一个列表中混合使用。

QuitToneMode

// 返回值：void
public void QuitToneMode()

退出调色模式，恢复场景原始色彩。

提示：
切换调色参数或清除当前调色时，先调用 QuitToneMode() 再设置新的调色。

步骤 4：2D 蒙版纹理规范

2D 调色通过一张蒙版纹理来描述选区，可支持四边形、三角形、笔刷、套索等各种圈选方式——在纹理上把对应像素标记为选中值即可。使用 2D 操作时应锁定相机，在固定视角下标识纹理。纹理和像素值有如下约定：

纹理规格固定为 1024 × 1024，R8 单通道，不生成 Mipmap，使用点滤波（FilterMode.Point），采样夹断（TextureWrapMode.Clamp）。
像素值约定：

像素值	含义
`128`	默认（未选中）
`240`	选中
`180`	减选（擦除已选区域）
`0`	裁剪

在调色场景下，通常只用到 128（默认）和 240（选中）两个值。

步骤 5：编写脚本

新建一个 C# 脚本，命名为 Tone.cs。先完成基础框架：在 Start 中进入编辑状态并加载数据，加载完成后置位加载标记，供后续调色方法判断。

using LCCCore;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class Tone : MonoBehaviour
{
    public LCCManager m_manager;
    public string m_FilePath;
    public GameObject m_Box1;
    public Slider m_brightness;
    public Slider m_saturation;
    public Slider m_contrast;

    private LCCCore.Renderer m_renderer;
    private Camera m_camera;
    private bool m_isLoaded = false;

    void Start()
    {
        m_camera = Camera.main;
        m_manager.SetPlatformType(PlatformType.PC);

        // 进入编辑状态，必须在 Load 之前调用
        m_manager.SetEditorMode(true);

        m_renderer = m_manager.GetRender(this.transform);
        if (m_renderer == null)
            Debug.LogError("GetRender failed, check if the manager is set correctly and the file path is valid.");

        m_renderer.Load(m_FilePath, onLoadProgress, onLoadCallback);
    }

    private void onLoadProgress(float value)
    {
        Debug.Log($"loading progress: {value}");
    }

    private void onLoadCallback()
    {
        Debug.Log("data loaded !!!");
        m_isLoaded = true;
    }

    // 调色方法见下文
}

注意：
SetEditorMode(true) 必须在 Load 之前调用才有效；而 SetTone 必须在数据加载完成（onLoadCallback 回调触发）之后调用。m_brightness、m_saturation、m_contrast 三个 Slider 用于在运行时动态调整调色参数，可按需使用。

步骤 6：挂载脚本并设置属性

将 Tone.cs 脚本挂载到 LCCRenderer 游戏对象上。
在 Inspector 窗口中，将 LCCManager 游戏对象拖动到脚本的 Manager 属性上。
在 File Path 属性中填写 LCC 文件的路径地址。
将场景中的 Box1 拖动到脚本的 Box1 属性上，将三个 Slider 分别拖动到 Brightness、Saturation、Contrast 属性上，用于 3D 调色与运行时参数调整。

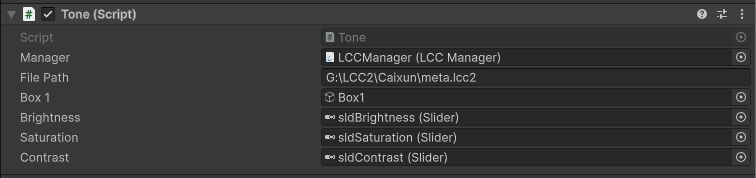

在 Inspector 中设置 Tone 脚本的属性

步骤 7：调色操作示例

将下面的方法补充到 Tone 类中，并在运行、数据加载完成后调用对应方法。

正常调色

构造一张 R8 蒙版纹理，把要调色的像素标记为 240、其余标记为 128，再用相机矩阵构造 ToneMix，设置 brightness、saturation、contrast 后加入列表。

public void onTone()
{
    // 纹理尺寸固定 1024*1024，其它属性保持与示例一致
    Texture2D _texture = new Texture2D(1024, 1024, TextureFormat.R8, false);
    _texture.filterMode = FilterMode.Point;
    _texture.wrapMode = TextureWrapMode.Clamp;

    int _count = 1024 * 1024;
    int _half = _count / 2;
    byte[] _values = new byte[_count];
    for (int i = 0; i < _count; i++)
    {
        if (i < _half)
            _values[i] = 128;    // 128 表示默认，240 表示选中，0 表示裁剪
        else
            _values[i] = 240;
    }
    _texture.SetPixelData(_values, 0);

    List<ToneMix> _tMixs = new List<ToneMix>();
    ToneMix _tmix01 = new ToneMix();
    _tmix01.editType = EditType.Edit2D;
    _tmix01.mv = m_camera.worldToCameraMatrix * this.transform.localToWorldMatrix;
    _tmix01.texture = _texture;
    _tmix01.mode = SelectMode.normal;
    _tmix01.mvp = GL.GetGPUProjectionMatrix(m_camera.projectionMatrix, true) * m_camera.worldToCameraMatrix * this.transform.localToWorldMatrix;
    _tmix01.brightness = 2.0f;
    _tmix01.saturation = 2.0f;
    _tmix01.contrast = 0.4f;
    _tMixs.Add(_tmix01);

    m_manager.SetTone(_tMixs);
}

代码解释 : 构建了一张纹理蒙板，将屏幕上半区域选中（屏幕以左下角为原点），对选中区域应用亮度 2.0、饱和度 2.0、对比度 0.4 的调色，示例效果如下。

在实际使用时，可使用矩形框、三角形、笔刷、套索等各种圈选工具对蒙板对应位置进行选择，也可通过 Slider 动态传入 brightness、saturation、contrast 的值。

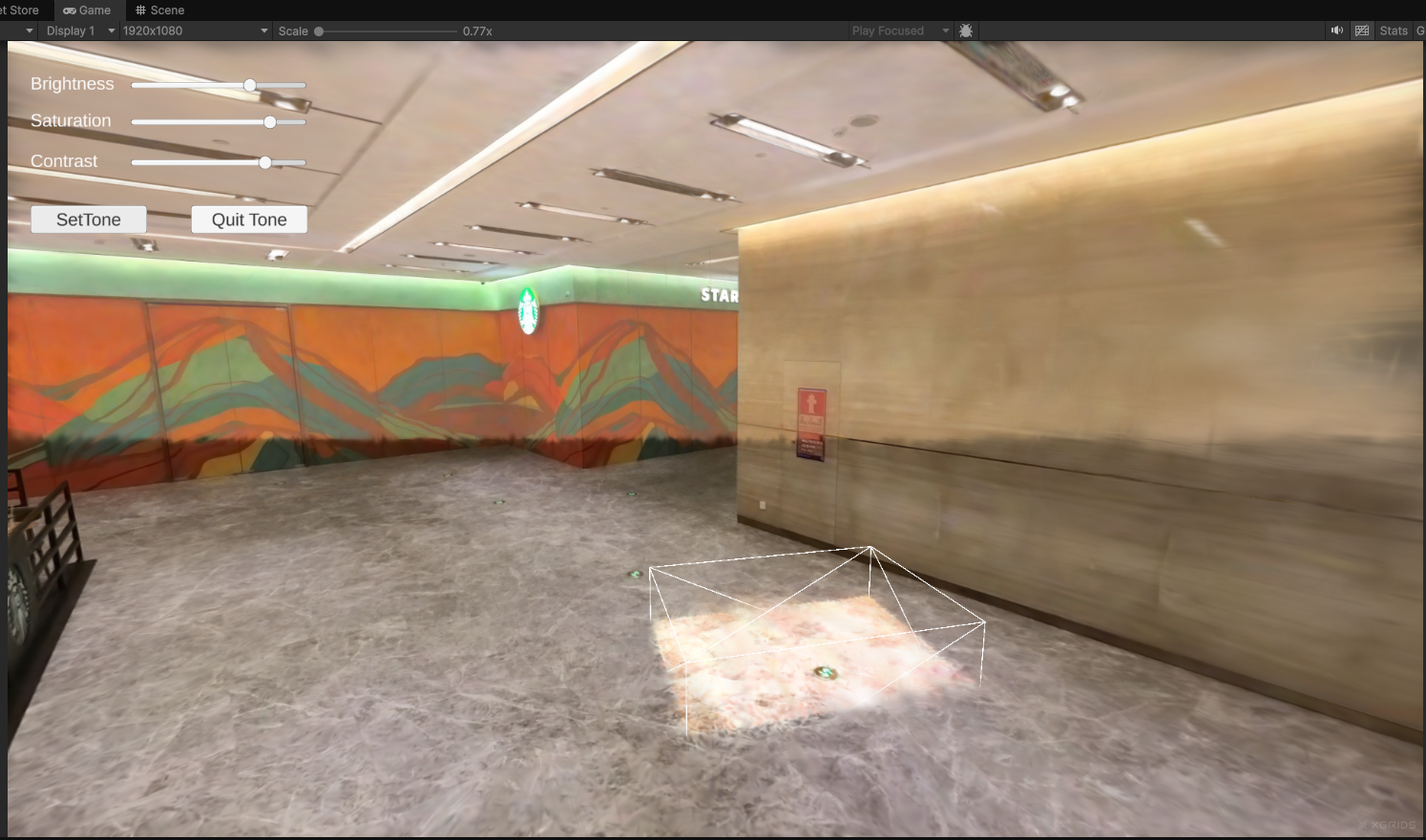

正常调色效果

反选调色

调色的反选与高亮、裁剪不同：反选条目除了设置 mode = SelectMode.invert，还必须携带调色数据（brightness、saturation、contrast），用于指定选区之外区域的调色效果。在上面正常调色的基础上，追加一个反选条目即可。

public void onToneInvert()
{
    // 纹理尺寸固定 1024*1024，其它属性保持与示例一致
    Texture2D _texture = new Texture2D(1024, 1024, TextureFormat.R8, false);
    _texture.filterMode = FilterMode.Point;
    _texture.wrapMode = TextureWrapMode.Clamp;

    int _count = 1024 * 1024;
    int _half = _count / 2;
    byte[] _values = new byte[_count];
    for (int i = 0; i < _count; i++)
    {
        if (i < _half)
            _values[i] = 128;    // 128 表示默认，240 表示选中，0 表示裁剪
        else
            _values[i] = 240;
    }
    _texture.SetPixelData(_values, 0);

    List<ToneMix> _tMixs = new List<ToneMix>();

    // 正常选区调色
    ToneMix _tmix01 = new ToneMix();
    _tmix01.editType = EditType.Edit2D;
    _tmix01.mv = m_camera.worldToCameraMatrix * this.transform.localToWorldMatrix;
    _tmix01.texture = _texture;
    _tmix01.mode = SelectMode.normal;
    _tmix01.mvp = GL.GetGPUProjectionMatrix(m_camera.projectionMatrix, true) * m_camera.worldToCameraMatrix * this.transform.localToWorldMatrix;
    _tmix01.brightness = 2.0f;
    _tmix01.saturation = 2.0f;
    _tmix01.contrast = 0.4f;
    _tMixs.Add(_tmix01);

    // 反选：必须携带调色数据（brightness/saturation/contrast），不是纯指令
    ToneMix _tmix02 = new ToneMix();
    _tmix02.editType = EditType.Edit2D;
    _tmix02.mode = SelectMode.invert;
    _tmix02.brightness = 0.5f;
    _tmix02.saturation = 0.5f;
    _tmix02.contrast = 2.0f;
    _tMixs.Add(_tmix02);

    m_manager.SetTone(_tMixs);
}

代码解释 : 在正常调色的基础上追加了一个反选条目，为选区之外的区域应用亮度 0.5、饱和度 0.5、对比度 2.0 的调色。这样选区内外可应用不同的调色参数，示例效果如下。

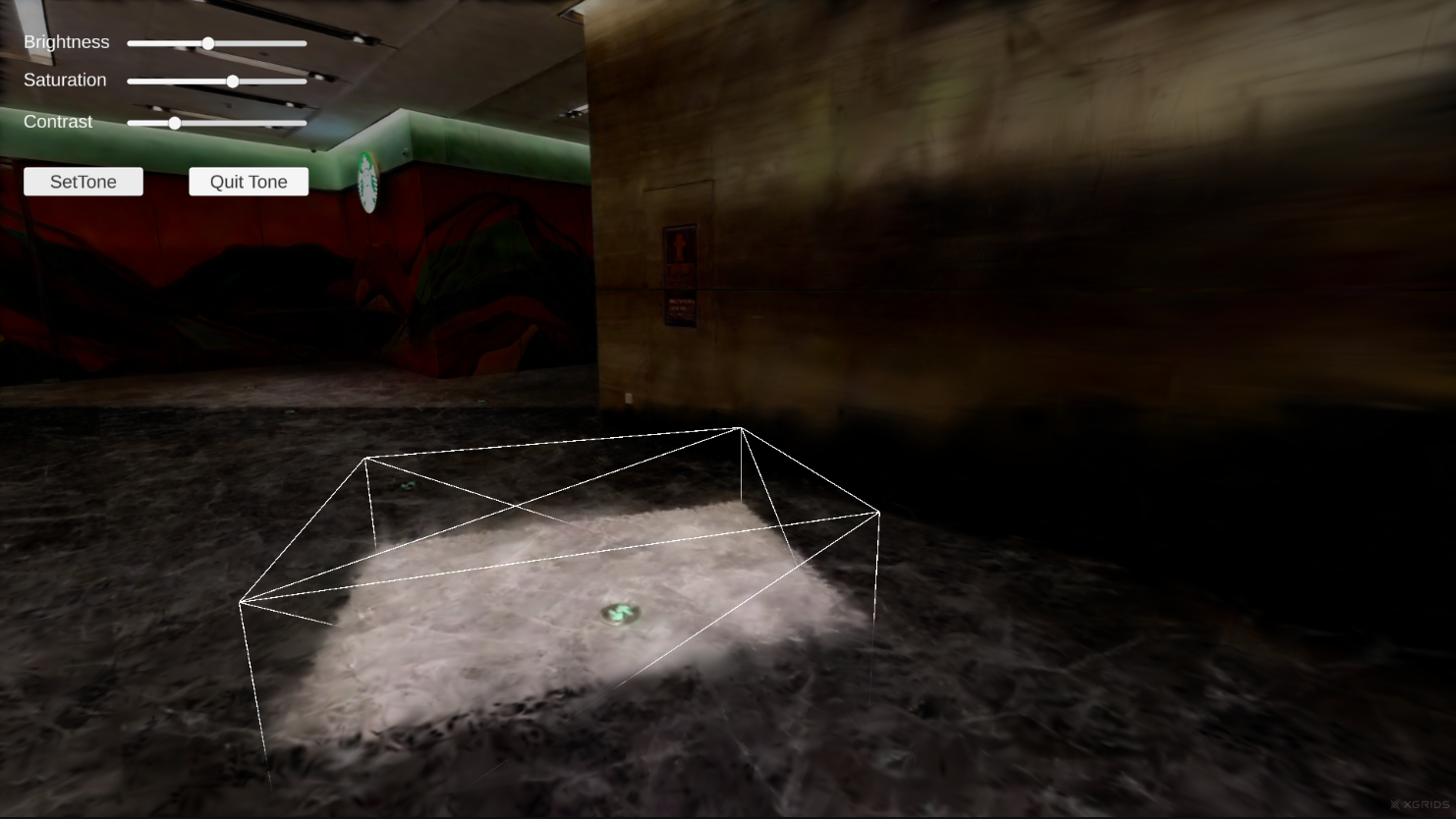

反选调色效果

注意：
高亮、裁剪的反选是纯指令，追加一个 mode = SelectMode.invert 的条目即可，无需其它数据；而调色的反选条目必须同时设置 brightness、saturation、contrast，否则反选区域会使用默认值（1.0），达不到预期效果。

步骤 8：退出调色

调用 QuitToneMode() 即可清除当前调色，恢复场景原始色彩。

public void onToneClear()
{
    m_manager.QuitToneMode();
}

关键步骤

对 3DGS 场景进行调色的关键步骤：

在 Load 数据之前调用 SetEditorMode(true) 进入编辑状态。
在数据加载完成后（onLoadCallback 回调触发或者通过按钮/事件触发）再调用 SetTone。
通过 ToneMix 的 brightness、saturation、contrast（范围 [0, 3]，默认 1.0）控制调色效果，并保证调色列表的添加顺序符合预期。
2D 蒙版纹理固定为 1024 × 1024、R8 单通道，按约定填充像素值（128 默认、240 选中）。
调色的反选（SelectMode.invert）必须携带 brightness、saturation、contrast 数据，这是与高亮、裁剪反选的关键差异。
需要清除或切换调色时，先调用 QuitToneMode()。
