高亮显示开发指南

LCC Unity SDK 支持对 3DGS 场景进行高亮、裁剪等编辑操作。本文介绍高亮显示相关操作：通过 2D 投影纹理、3D 几何体或二者混合的方式圈选区域，让选中区域高亮显示，支持正选、反选等操作。

注意：
当前高亮功能仅是运行时的显示效果，不会对原始数据文件产生任何修改，也不支持将编辑结果保存导出。如果需要调色、裁剪并保存数据，请使用其域创新（XGrids）LCC Editor 软件工具处理。
如果不希望修改数据，也可以将操作记录下来，下次在数据加载完成后重放操作。

前置条件

通过 SDK 对场景进行高亮，需要满足以下条件：

在加载数据之前进入编辑状态。 SDK 默认处于浏览状态（View），该状态能提供最佳性能，正常浏览时建议保持。要进行高亮等编辑操作，需在 Load 数据之前通过 SetEditorMode(true) 切换到编辑状态。该方法只在加载所有数据之前调用才有效。
在数据加载完成后再执行高亮操作。 高亮接口需要在场景数据完全加载后调用。

步骤 1：搭建场景

参照下图在场景中准备好高亮所需的游戏对象。

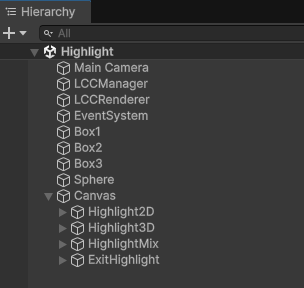

高亮示例的场景层级结构

Main Camera：场景相机，2D 高亮会用到它的视图与投影矩阵。
LCCManager：空游戏对象，Transform 归一，添加 LCCManager 脚本。
LCCRenderer：空游戏对象，Transform 设置为 Rotation.x = -90、Scale.x = -1（与 LCC 数据坐标系对齐），用于挂载后面编写的 Highlight 脚本。
3D 选区几何体：用于 3D 高亮的辅助对象。示例中准备了 3 个 Cube（Box1、Box2、Box3）和 1 个 Sphere（Clipsphere），移动、缩放这些对象即可控制高亮选区的位置和大小。

注意：
渲染相机、LCCManager、LCCRenderer 游戏对象（GameObject）相关设置请参照PC 快速开发入门指南、工程设置优化指南相关章节。

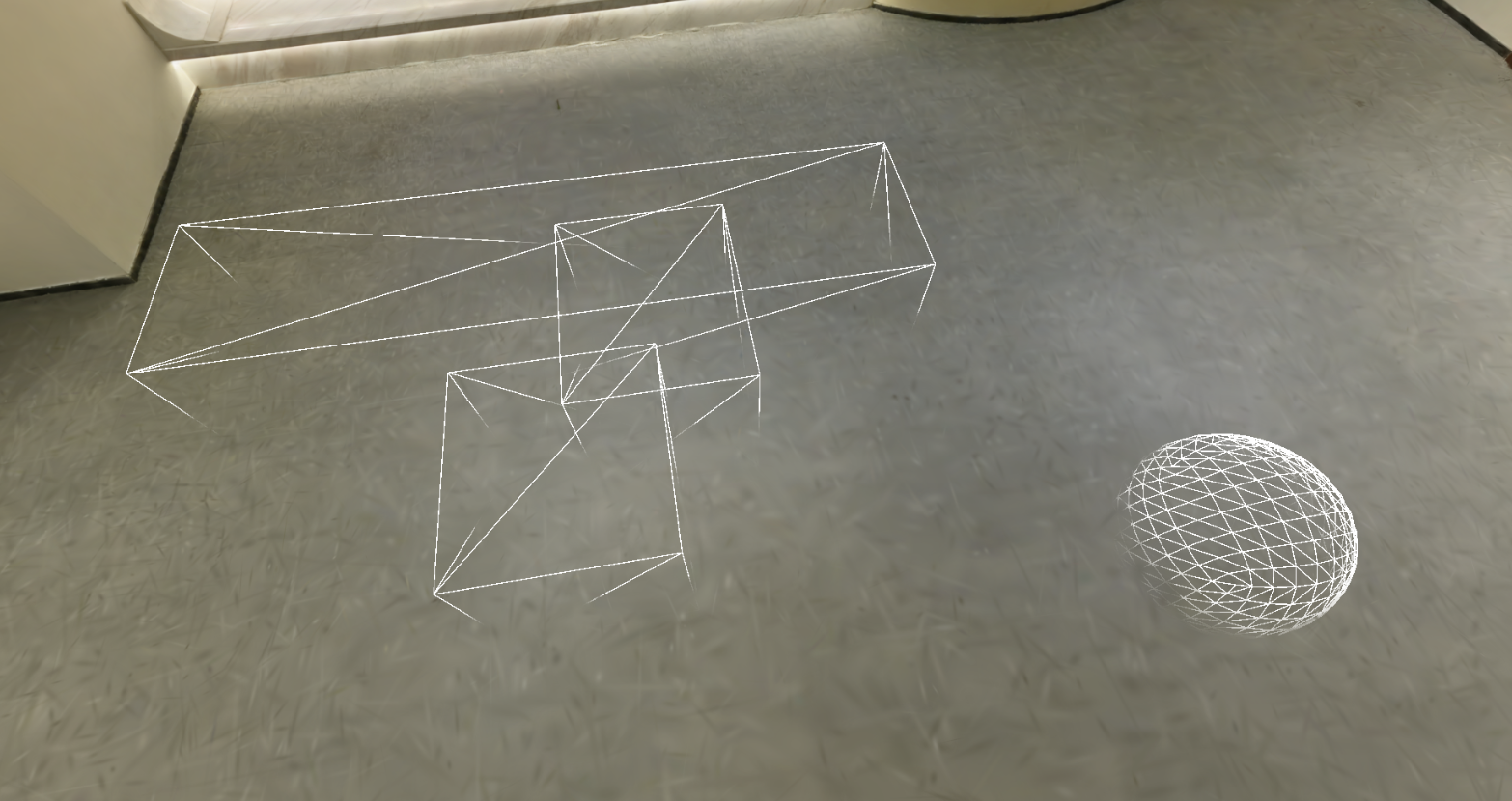

用于 3D 高亮的选区几何体（Box1 / Box2 / Box3 / Clipsphere）

步骤 2：了解数据结构

高亮涉及 2D、3D 和 2D/3D 混合三种操作方式，用到的枚举和结构体如下。

public enum SelectMode    { normal, invert, clip }  // 正常选区、反选、实时裁剪
public enum OperationMode { normal, erase }         // 正常选区、擦除选区
public enum ShapeType     { box, sphere }           // 3D Box 选区、3D Sphere 选区
public enum EditType      { Edit2D, Edit3D }        // 2D 编辑、3D 编辑

// 2D 纹理选区
public struct Data2D
{
    public Texture2D texture;   // 2D 蒙版纹理
    public Matrix4x4 mv;        // 相机视图矩阵
    public Matrix4x4 mvp;       // 相机视图投影矩阵
    public SelectMode mode;     // 选择模式
}

// 3D 几何体选区
public struct Data3D
{
    public ShapeType type;          // 几何体类型（box / sphere）
    public Matrix4x4 invMat;        // 几何体的世界到局部（逆变换）矩阵
    public OperationMode operation; // 操作类型（normal 并集 / erase 差集）
    public SelectMode mode;         // 选择模式
}

// 2D / 3D 混合选区
public struct DataMix
{
    public EditType editType;       // 编辑类型（必填，决定使用 2D 还是 3D 字段）
    public Texture2D texture;       // 2D 蒙版纹理（Edit2D 使用）
    public Matrix4x4 mv;            // 相机视图矩阵（Edit2D 使用）
    public Matrix4x4 mvp;           // 相机视图投影矩阵（Edit2D 使用）
    public ShapeType type;          // 几何体类型（Edit3D 使用）
    public Matrix4x4 invMat;        // 几何体逆变换矩阵（Edit3D 使用）
    public OperationMode operation; // 操作类型（Edit3D 使用）
    public SelectMode mode;         // 选择模式（必填）
}

关于选区列表，有三点需要注意：

列表是有序的。 无论 2D 还是 3D，列表中的条目按顺序依次生效，请确保添加顺序符合预期。
反选是操作指令，可不关联具体选区数据。 只需追加一个 mode = SelectMode.invert 的条目，即可把已圈选区域反选。
单个列表的条目数量上限为 255。 超出会返回错误码。

步骤 3：了解高亮 API

高亮相关接口都由 LCCManager 提供，包含三个 SetHighlight 重载和一个退出方法。

SetHighlight（2D 纹理高亮）

// 返回值：int
// 0：执行成功
// 1：列表为 null 或元素个数为 0
// 2：列表元素超出最大值 255
public int SetHighlight(List<Data2D> _2Ds)

使用 2D 投影纹理蒙版对场景进行高亮，高亮区域外的部分变暗。

SetHighlight（3D 几何体高亮）

// 返回值：int
// 0：执行成功
// 1：列表为 null 或元素个数为 0
// 2：列表元素超出最大值 255
// 3：用于选择的几何框数量为 0
public int SetHighlight(List<Data3D> _3Ds)

使用 3D 几何体（长方体、正方体、球体）定义高亮区域，支持并集与差集组合。至少需要一个 operation == OperationMode.normal 的几何体。

SetHighlight（混合模式高亮）

// 返回值：int
// 0：执行成功
// 1：列表为 null 或元素个数为 0
// 2：列表元素超出最大值 255
public int SetHighlight(List<DataMix> _Mix)

同时使用 2D 纹理和 3D 几何体混合定义高亮区域，每个条目通过 editType 决定按 2D 还是 3D 处理。

QuitHighlightMode

// 返回值：void
public void QuitHighlightMode()

退出高亮模式，恢复场景正常显示。

提示：
三个 SetHighlight 重载互斥。切换高亮方式或清除当前高亮时，先调用 QuitHighlightMode() 再设置新的高亮。

步骤 4：2D 蒙版纹理规范

2D 高亮通过一张蒙版纹理来描述选区，可支持四边形、三角形、笔刷、套索等各种圈选方式——在纹理上把对应像素标记为选中值即可。使用 2D 操作时应锁定相机，在固定视角下标识纹理。纹理和像素值有如下约定：

纹理规格固定为 1024 × 1024，R8 单通道，不生成 Mipmap，使用点滤波（FilterMode.Point），采样夹断（TextureWrapMode.Clamp）。
像素值约定：

像素值	含义
`128`	默认（未选中）
`240`	选中
`180`	减选（擦除已选区域）
`0`	裁剪

在高亮场景下，通常只用到 128（默认）和 240（选中）两个值。

步骤 5：编写脚本

新建一个 C# 脚本，命名为 Highlight.cs。先完成基础框架：在 Start 中进入编辑状态并加载数据，加载完成后置位加载标记，供后续高亮方法判断。

using LCCCore;
using System.Collections.Generic;
using UnityEngine;

public class Highlight : MonoBehaviour
{
    public LCCManager m_manager;
    public string m_FilePath;
    public GameObject m_Box1;
    public GameObject m_Box2;
    public GameObject m_Box3;
    public GameObject m_Clipsphere;

    private LCCCore.Renderer m_renderer;
    private Camera m_camera;
    private bool m_isLoaded = false;

    void Start()
    {
        m_camera = Camera.main;
        m_manager.SetPlatformType(PlatformType.PC);

        // 进入编辑状态，必须在 Load 之前调用
        m_manager.SetEditorMode(true);

        m_renderer = m_manager.GetRender(this.transform);
        if (m_renderer == null)
            Debug.LogError("GetRender failed, check if the manager is set correctly and the file path is valid.");

        m_renderer.Load(m_FilePath, onLoadProgress, onLoadCallback);
    }

    private void onLoadProgress(float value)
    {
        Debug.Log($"loading progress: {value}");
    }

    private void onLoadCallback()
    {
        Debug.Log("data loaded !!!");
        m_isLoaded = true;
    }

    // 2D / 3D / 混合高亮方法见下文
}

注意：
SetEditorMode(true) 必须在 Load 之前调用才有效；而 SetHighlight 必须在数据加载完成（onLoadCallback 回调触发）之后调用。

步骤 6：挂载脚本并设置属性

将 Highlight.cs 脚本挂载到 LCCRenderer 游戏对象上。
在 Inspector 窗口中，将 LCCManager 游戏对象拖动到脚本的 Manager 属性上。
在 File Path 属性中填写 LCC 文件的路径地址。
将场景中的 Box1、Box2、Box3、Clipsphere 分别拖动到脚本对应的属性上。

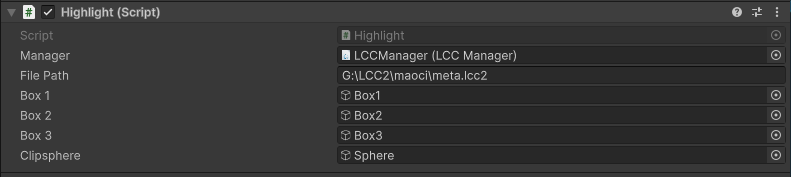

在 Inspector 中设置 Highlight 脚本的属性

步骤 7：高亮操作示例

将下面的方法补充到 Highlight 类中，并在运行、数据加载完成后调用对应方法。

2D 纹理高亮

构造两张 R8 蒙版纹理，把要高亮的像素标记为 240、其余标记为 128，再用相机矩阵构造 Data2D 加入列表。

public void on2DHighlight()
{
    // 纹理尺寸固定 1024*1024，其它属性保持与示例一致
    Texture2D _texture = new Texture2D(1024, 1024, TextureFormat.R8, false);
    _texture.filterMode = FilterMode.Point;
    _texture.wrapMode = TextureWrapMode.Clamp;

    int _count = 1024 * 1024;
    int _half = _count / 2;
    byte[] _values = new byte[_count];
    for (int i = 0; i < _count; i++)
    {
        if (i < _half)
            _values[i] = 240;    // 240 表示选中，128 表示默认，0 表示裁剪
        else
            _values[i] = 128;
    }
    _texture.SetPixelData(_values, 0);

    Texture2D _texture2 = new Texture2D(1024, 1024, TextureFormat.R8, false);
    _texture2.filterMode = FilterMode.Point;
    _texture2.wrapMode = TextureWrapMode.Clamp;
    byte[] _values2 = new byte[_count];
    for (int i = 0; i < _count; i++)
    {
        if (i > _count * 0.75 && i < _count * 0.9)
            _values2[i] = 240;
        else
            _values2[i] = 128;
    }
    _texture2.SetPixelData(_values2, 0);

    List<Data2D> _2Ds = new List<Data2D>();
    Data2D _2d01 = new Data2D();
    _2d01.mv = m_camera.worldToCameraMatrix;
    _2d01.texture = _texture;
    _2d01.mode = SelectMode.normal;
    _2d01.mvp = GL.GetGPUProjectionMatrix(m_camera.projectionMatrix, true) * m_camera.worldToCameraMatrix;
    _2Ds.Add(_2d01);

    Data2D _2d02 = new Data2D();
    _2d02.mv = m_camera.worldToCameraMatrix;
    _2d02.texture = _texture2;
    _2d02.mode = SelectMode.normal;
    _2d02.mvp = GL.GetGPUProjectionMatrix(m_camera.projectionMatrix, true) * m_camera.worldToCameraMatrix;
    _2Ds.Add(_2d02);

    m_manager.SetHighlight(_2Ds);
}

代码解释 : 构建了两张纹理蒙板，第一张蒙板将屏幕下半区域选中（屏幕以左下角为原点），第二张蒙板将上半屏幕 0.75 到 0.9 的区域选中，示例效果如下。

在实际使用时，可使用矩形框、三角形、笔刷、套索等各种圈选工具对蒙板对应位置进行选择。

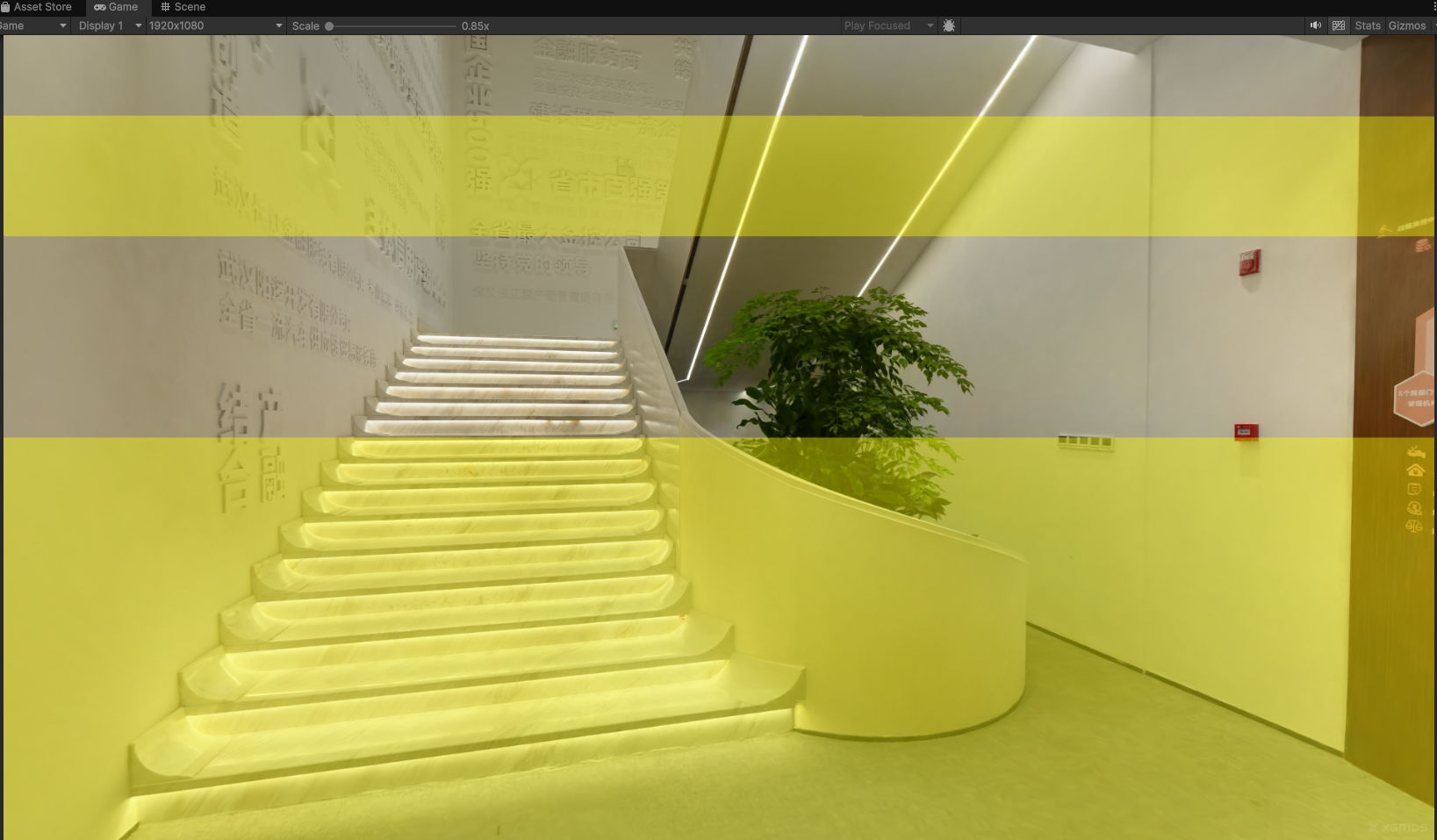

2D 纹理高亮效果

3D 几何体高亮

用几何体的 worldToLocalMatrix 作为选区逆变换矩阵，通过 operation 组合并集（normal）与差集（erase），可通过 mode = SelectMode.invert 的条目实现反选。

public void on3DHighlight()
{
    List<Data3D> _3Ds = new List<Data3D>();
    var _mat1 = m_Box1.transform.worldToLocalMatrix;
    var _mat2 = m_Box2.transform.worldToLocalMatrix;
    var _mat3 = m_Box3.transform.worldToLocalMatrix;
    var _mat4 = m_Clipsphere.transform.worldToLocalMatrix;

    // Box 选区
    Data3D _3d01 = new Data3D();
    _3d01.type = ShapeType.box;
    _3d01.operation = OperationMode.normal;
    _3d01.mode = SelectMode.normal;
    _3d01.invMat = _mat1;
    _3Ds.Add(_3d01);

    Data3D _3d02 = new Data3D();
    _3d02.type = ShapeType.box;
    _3d02.operation = OperationMode.normal;
    _3d02.mode = SelectMode.normal;
    _3d02.invMat = _mat2;
    _3Ds.Add(_3d02);

    // Sphere 选区
    Data3D _3d04 = new Data3D();
    _3d04.type = ShapeType.sphere;
    _3d04.operation = OperationMode.normal;
    _3d04.mode = SelectMode.normal;
    _3d04.invMat = _mat4;
    _3Ds.Add(_3d04);

    // 擦除 Box/Sphere（差集）
    Data3D _3d03 = new Data3D();
    _3d03.type = ShapeType.box;
    _3d03.operation = OperationMode.erase;
    _3d03.mode = SelectMode.normal;
    _3d03.invMat = _mat3;
    _3Ds.Add(_3d03);

    // 反选
    //Data3D _3d05 = new Data3D();
    //_3d05.mode = SelectMode.invert;
    //_3Ds.Add(_3d05);

    m_manager.SetHighlight(_3Ds);
}

代码解释 : 使用了 4 个几何体，其中Box1、Box2、 Sphere 为正常选择，而Box3为擦除选择，即将之前已选中的区域进行擦除。注释反选相关代码，效果示例如下：

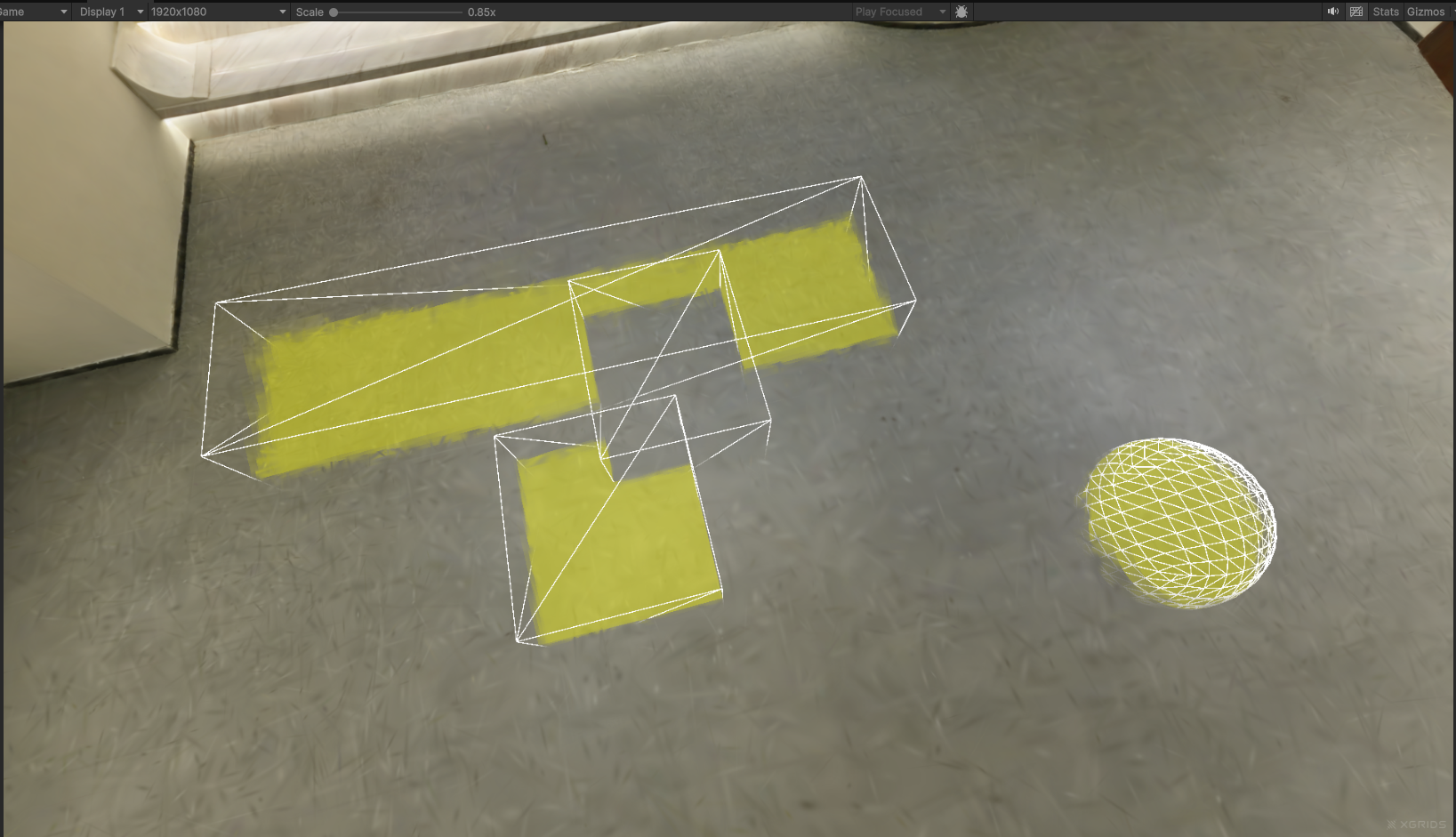

3D 几何体高亮效果

取消注释反选代码，即让反选生效时，效果示例如下，反选即是将之前所选的选区反置，这是一条指令，可不与操作数据关联。

特别需要注意的是，列表是有序的，不同的操作步骤会产生不同的最终效果。

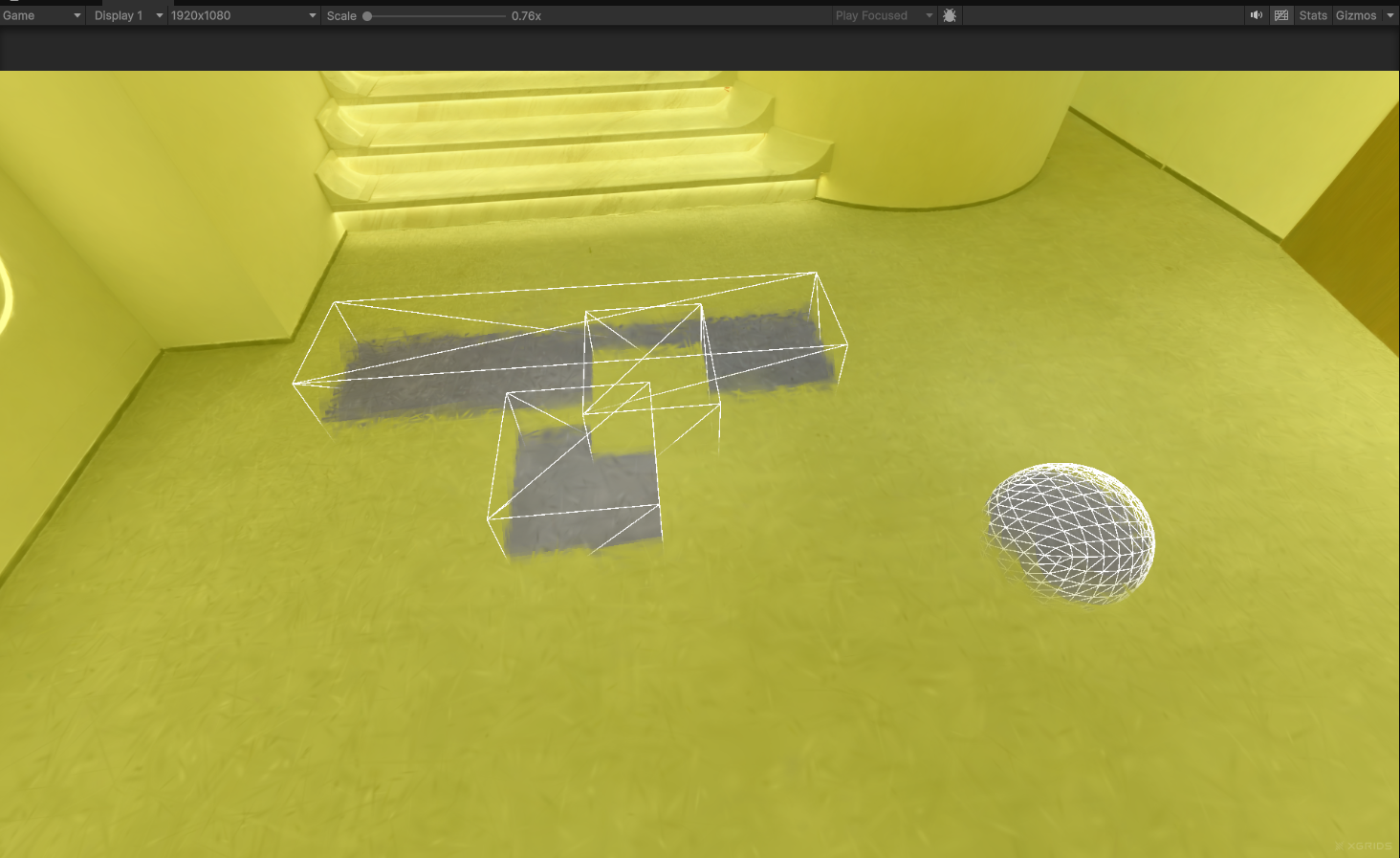

3D 几何体+反选高亮效果

混合模式高亮

在同一个列表中混用 2D 纹理和 3D 几何体条目，每个条目通过 editType 指明处理方式。

public void onMixHighlight()
{
    // --- 2D 选框准备 ---
    // 纹理尺寸固定 1024*1024，其它属性保持与示例一致
    Texture2D _texture = new Texture2D(1024, 1024, TextureFormat.R8, false);
    _texture.filterMode = FilterMode.Point;
    _texture.wrapMode = TextureWrapMode.Clamp;

    int _count = 1024 * 1024;
    int _half = _count / 2;
    byte[] _values = new byte[_count];
    for (int i = 0; i < _count; i++)
    {
        if (i < _half)
            _values[i] = 128;    // 128 表示默认，240 表示选中，0 表示裁剪
        else
            _values[i] = 240;
    }
    _texture.SetPixelData(_values, 0);

    List<DataMix> _Mixs = new List<DataMix>();
    DataMix _mix01 = new DataMix();
    _mix01.editType = EditType.Edit2D;
    _mix01.mv = m_camera.worldToCameraMatrix;
    _mix01.texture = _texture;
    _mix01.mode = SelectMode.normal;
    _mix01.mvp = GL.GetGPUProjectionMatrix(m_camera.projectionMatrix, true) * m_camera.worldToCameraMatrix;
    _Mixs.Add(_mix01);

    // --- 3D 选框准备 ---
    var _mat1 = m_Box1.transform.worldToLocalMatrix;
    var _mat2 = m_Box2.transform.worldToLocalMatrix;
    var _mat3 = m_Box3.transform.worldToLocalMatrix;
    var _mat4 = m_Clipsphere.transform.worldToLocalMatrix;

    // Box 选区
    DataMix _mix02 = new DataMix();
    _mix02.editType = EditType.Edit3D;
    _mix02.type = ShapeType.box;
    _mix02.operation = OperationMode.normal;
    _mix02.mode = SelectMode.normal;
    _mix02.invMat = _mat1;
    _Mixs.Add(_mix02);

    DataMix _mix03 = new DataMix();
    _mix03.editType = EditType.Edit3D;
    _mix03.type = ShapeType.box;
    _mix03.operation = OperationMode.normal;
    _mix03.mode = SelectMode.normal;
    _mix03.invMat = _mat2;
    _Mixs.Add(_mix03);

    // Sphere 选区
    DataMix _mix04 = new DataMix();
    _mix04.editType = EditType.Edit3D;
    _mix04.type = ShapeType.sphere;
    _mix04.operation = OperationMode.normal;
    _mix04.mode = SelectMode.normal;
    _mix04.invMat = _mat4;
    _Mixs.Add(_mix04);

    // 擦除 Box/Sphere（差集）
    DataMix _mix05 = new DataMix();
    _mix05.editType = EditType.Edit3D;
    _mix05.type = ShapeType.box;
    _mix05.operation = OperationMode.erase;
    _mix05.mode = SelectMode.normal;
    _mix05.invMat = _mat3;
    _Mixs.Add(_mix05);

    // 反选（按需启用）
    DataMix _mix06 = new DataMix();
    _mix06.editType = EditType.Edit3D;
    _mix06.type = ShapeType.box;
    _mix06.mode = SelectMode.invert;
    //_Mixs.Add(_mix06);

    m_manager.SetHighlight(_Mixs);
}

代码解释 : 使用了 4 个几何体和 1 张 2D纹理，可 2D 与 3D 混合处理，效果示例如下：

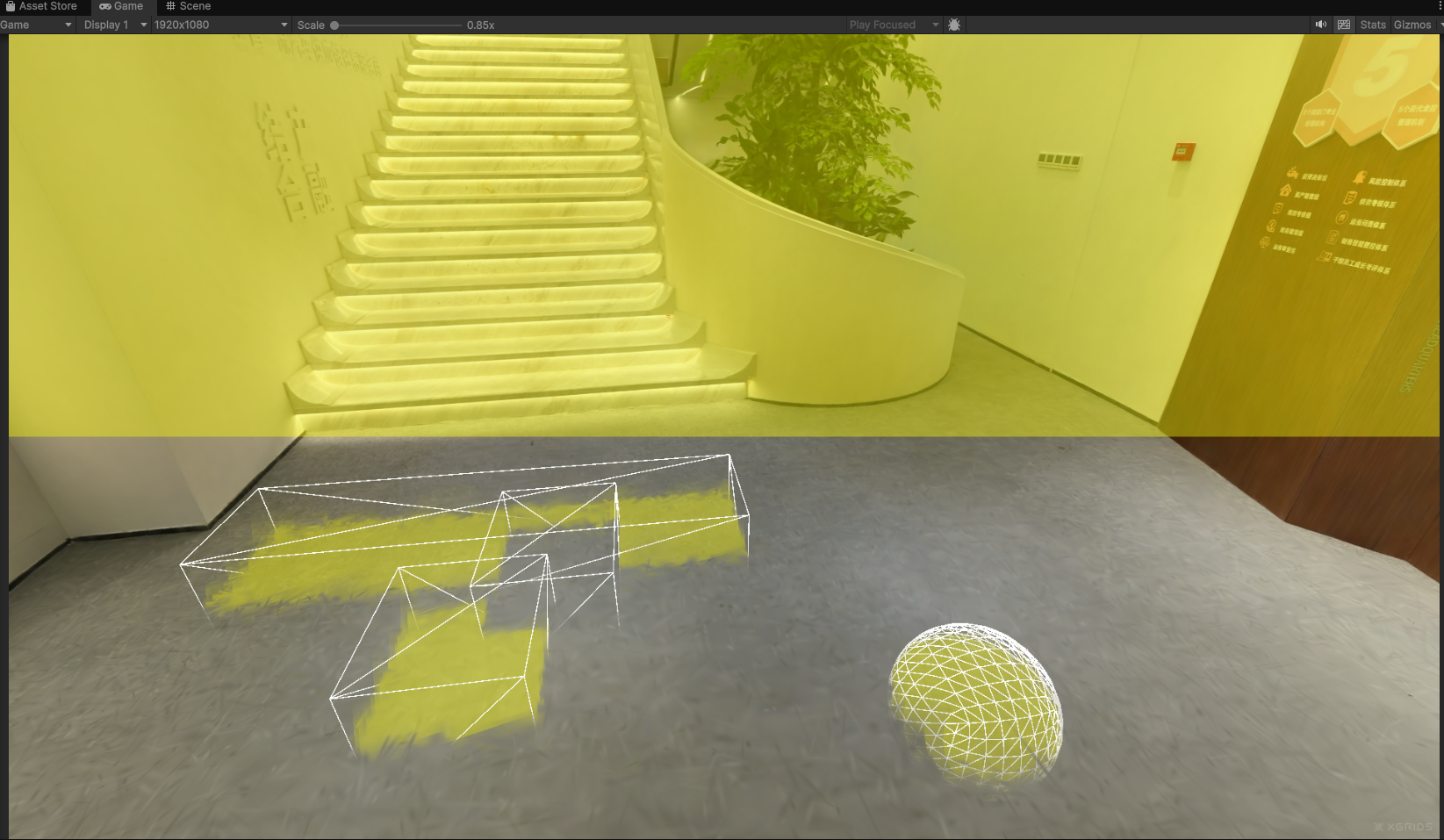

混合模式高亮效果

步骤 8：退出高亮

调用 QuitHighlightMode() 即可清除当前高亮，恢复场景正常显示。

public void onClearHighlight()
{
    m_manager.QuitHighlightMode();
}

关键步骤

对 3DGS 场景进行高亮显示的关键步骤：

在 Load 数据之前调用 SetEditorMode(true) 进入编辑状态。
在数据加载完成后（onLoadCallback 回调触发或者通过按钮/事件触发）再调用 SetHighlight。
根据需要选择 2D 纹理、3D 几何体或混合方式，并保证选区列表的添加顺序符合预期。
2D 蒙版纹理固定为 1024 × 1024、R8 单通道，按约定填充像素值（128 默认、240 选中）。
需要清除或切换高亮时，先调用 QuitHighlightMode()。
