高清图像渲染开发指南

LCC Unity SDK 支持高清图像渲染，即渲染超过显示器分辨率的场景图像。例如显示器分辨率为 1920×1080 时，LCC Unity SDK 依然可以渲染生成 3840×2160（4K）、2560×1440（2K）、1920×1080（1080p）、1280×720（720P）等各种分辨率的图像。渲染出各类分辨率图像后，即可用于制作高清图片、高清视频。下面通过一个渲染 4K 图像并保存为 JPG 的示例，介绍实现高清图像渲染的完整步骤。

步骤 1：创建场景与游戏对象

在 Unity 中创建一个全新的场景，Unity 默认会创建 Main Camera 和 Directional Light。

设置 Main Camera

在 Hierarchy 窗口中选择 Main Camera，在 Inspector 窗口中按下图设置其属性。

设置 Main Camera 的属性

创建 LCCManager

在 Hierarchy 窗口空白处单击鼠标右键，在弹出的菜单中选择 Create Empty，创建一个空游戏对象，命名为 LCCManager，将其 Transform 归一，并通过 Add Component 为其添加 LCCManager 脚本。

创建 LCCManager 游戏对象并添加 LCCManager 脚本

创建 LCCRenderer

在 Hierarchy 窗口空白处单击鼠标右键，选择 Create Empty，创建一个空游戏对象，命名为 LCCRenderer，将其 Transform 设置为 Rotation.x = -90、Scale.x = -1。

创建 LCCRenderer 并设置 Transform（Rotation.x = -90、Scale.x = -1）

注意：
LCCRenderer 游戏对象的 Transform 设置（Rotation.x = -90、Scale.x = -1）是与 LCC 数据坐标系的对齐。关于坐标系对齐的详细说明，参见 Unity SDK 简介中的「LCC 数据坐标系」。

步骤 2：编写高清渲染脚本

新建一个 C# 脚本，命名为 HDRecord.cs，代码如下：

using System.IO;
using System.Collections;
using LCCCore;
using UnityEngine;

public class HDRecord : MonoBehaviour
{
    public LCCManager m_manager;
    public string m_FilePath;
    public Camera m_camera;

    private LCCCore.Renderer m_renderer;

    private const int HD_WIDTH = 3840;
    private const int HD_HEIGHT = 2160;
    private const string OUTPUT_DIR = @"G:\output";

    void Start()
    {
        m_manager.SetPlatformType(PlatformType.PC);
        m_manager.SwitchRenderPass(ActiveRenderMode.SingleRender);

        if (m_camera == null)
            m_camera = Camera.main;

        m_manager.SetMainCamera(m_camera);

        Debug.Log("[HDRecord] Started, loading data...");
        m_renderer = m_manager.GetRender(this.transform);
        m_renderer.Load(m_FilePath, onProgress, onComplete);
    }

    private void onProgress(float _progress)
    {
        Debug.Log($"[HDRecord] Load progress: {_progress:P1}");
    }

    private void onComplete()
    {
        Debug.Log("[HDRecord] Load complete, enabling 4K record mode...");

        float verticalFov = m_camera.fieldOfView;
        m_manager.SetRecordMode(true, new Vector2(HD_WIDTH, HD_HEIGHT), verticalFov);
        StartCoroutine(CaptureFrame());
    }

    private IEnumerator CaptureFrame()
    {
        // 等待若干时间，确保相机已按 4K 分辨率渲染完场景
        yield return new WaitForSeconds(10);

        RenderTexture tempRT = RenderTexture.GetTemporary(HD_WIDTH, HD_HEIGHT, 24);
        RenderTexture preTarget = m_camera.targetTexture;
        Rect preRect = m_camera.rect;

        m_camera.targetTexture = tempRT;
        m_camera.rect = new Rect(0, 0, 1, 1);

        yield return new WaitForEndOfFrame();
        yield return new WaitForEndOfFrame();
        yield return new WaitForEndOfFrame();

        RenderTexture.active = tempRT;
        Texture2D tex = new Texture2D(HD_WIDTH, HD_HEIGHT, TextureFormat.RGB24, false);
        tex.ReadPixels(new Rect(0, 0, HD_WIDTH, HD_HEIGHT), 0, 0);
        tex.Apply();
        RenderTexture.active = null;

        m_camera.rect = preRect;
        m_camera.targetTexture = preTarget;
        RenderTexture.ReleaseTemporary(tempRT);

        byte[] jpgData = tex.EncodeToJPG(95);
        Destroy(tex);

        if (!Directory.Exists(OUTPUT_DIR))
            Directory.CreateDirectory(OUTPUT_DIR);

        string timestamp = System.DateTime.Now.ToString("yyyyMMdd_HHmmss");
        string filePath = Path.Combine(OUTPUT_DIR, $"HD4K_{timestamp}.jpg");
        File.WriteAllBytes(filePath, jpgData);

        Debug.Log($"[HDRecord] 4K image saved: {filePath} ({jpgData.Length / 1024}KB)");

        m_manager.SetRecordMode(false, new Vector2(Screen.width, Screen.height), m_camera.fieldOfView);
        Debug.Log("[HDRecord] Record mode disabled, restored normal rendering.");
    }
}

注意：
录制模式需要在 LCC 场景加载完成后开启，因此 SetRecordMode(true, ...) 在 onComplete 回调中调用。
进入录制模式后，SDK 会以固定的分辨率和垂直 FOV 渲染，抓帧前建议等待若干帧/若干秒，确保场景已按目标分辨率渲染完成。
抓帧完成后调用 SetRecordMode(false, ...) 恢复常规渲染。
脚本文件名必须与类名一致（HDRecord.cs 对应 class HDRecord），否则无法挂载到游戏对象上。
示例中的 HD_WIDTH、HD_HEIGHT 决定输出分辨率，可按需改为 2K（2560×1440）、1080p（1920×1080）、720P（1280×720）等；OUTPUT_DIR 为输出目录，请改为你有写入权限的路径。

步骤 3：挂载脚本并设置属性

将 HDRecord.cs 脚本挂载到 Hierarchy 窗口中的 LCCManager 游戏对象上。
在 Inspector 窗口中，将 LCCManager 游戏对象拖动到脚本的 Manager 属性上。
在脚本的 File Path 属性中填写 LCC 文件的路径地址。
其他属性（如 Camera）可自由设置，留空时脚本会自动使用 Camera.main。

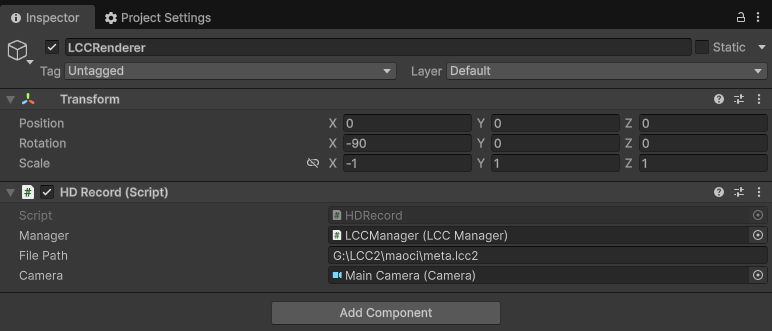

挂载 HDRecord 脚本并在 Inspector 中设置属性

步骤 4：运行

在 Game 窗口中点击 Play 按钮，数据加载完成后，脚本会进入 4K 录制模式，抓取一帧并将其保存为 JPG 图片到输出目录。

本示例将图像渲染为 4K 后直接保存为 JPG 图片。如果希望保存为高清视频，可将连续抓取的高清图像通过视频编码合成为高清视频。

关键步骤

实现高清图像渲染的关键步骤：

通过 SetMainCamera 设置主渲染相机，并在 Renderer.Load() 加载 LCC 数据。
在场景加载完成后（onComplete 回调中）通过 SetRecordMode(true, renderSize, verticalFov) 进入录制模式，指定目标分辨率与垂直 FOV。
通过 RenderTexture 将相机渲染到目标分辨率，Texture2D.ReadPixels 读回像素并编码为图片保存。
抓帧完成后通过 SetRecordMode(false, ...) 恢复常规渲染。

高清图像渲染注意事项

仅 PC/Mac 平台支持。 SetRecordMode 仅在 PC/Mac 平台有效。
录制模式下相机焦距固定。 进入录制模式后，SDK 使用传入的固定分辨率和垂直 FOV 渲染，不再随 Camera 组件的变化而改变。
及时恢复常规渲染。 抓帧或录制结束后应调用 SetRecordMode(false, ...) 恢复到常规分辨率，否则后续渲染将持续使用录制分辨率。
注意显存与内存开销。 分辨率越高，RenderTexture 与 Texture2D 占用的显存/内存越大，建议在高性能计算机设备上进行高清渲染。

录制相关 API

LCC Unity SDK 通过 LCCManager 提供了录制模式相关 API。它需要在 LCC 场景加载完成后调用（即在 onComplete 回调中）。

SetRecordMode

// 返回值：void
public void SetRecordMode(bool isRecord, Vector2 renderSize, float verticalFov)

设置录制模式。录制模式下使用固定的分辨率和 FOV 渲染，适用于高清图片、高清视频的录制。

参数	类型	说明
`isRecord`	`bool`	是否进入录制模式
`renderSize`	`Vector2`	录制分辨率（宽 × 高），如 `(3840, 2160)`
`verticalFov`	`float`	垂直 FOV（视场角）

调用示例：

// 进入 4K 录制模式
m_manager.SetRecordMode(true, new Vector2(3840, 2160), 60f);

// 结束录制，恢复常规渲染
m_manager.SetRecordMode(false, new Vector2(Screen.width, Screen.height), m_camera.fieldOfView);

说明：

仅 PC/Mac 平台支持。
录制模式下相机焦距固定，不随 Camera 组件变化。
结束录制后需调用 SetRecordMode(false, ...) 恢复常规渲染。
需在 LCC 场景加载完成后调用。
